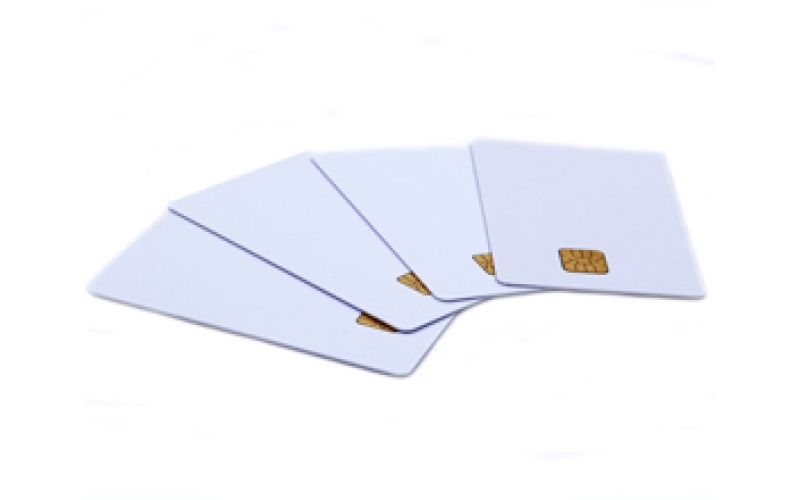

AT88SC1604 芯片性能簡介
AT88SC1604加密卡的訪問時間讀為2us／位，寫為5ms／位；工作電壓為5V±10％；寫／擦除次數為1O萬次；數據保持10年；工作溫度為0—70℃；通訊協議符合ISO／IEC 7816-3同步協議。
AT88SC1604又可分為等分區卡和不等分區卡兩種，它們各區和熔絲地址不一樣。二、三、四應用區不等分區卡沒有區密碼錯誤計數，而等分區卡有，不等分區卡在性能上比較明顯地偏重第一區。在選擇AT88SC1604卡時應注意它是不等分區卡還是等分區卡。
不等分區卡的存儲結構：(二、三、四應用區沒有區密碼錯誤計數)
存儲分區 | 位地址 | 位數 | 字節地址 | 字節數 | |
FZ | 廠商代碼區 | 0—15 | 16 | 0—1 | 2 |
IZ | 發行者區 | 16—79 | 64 | 2—9 | 8 |
SC | 主密碼區 | 80—95 | 16 | 10—11 | 2 |
SCAC | 主密碼錯誤計數區 | 96—103 | 8 | 12 | 1 |
CPZ | 代碼保護區 | 104—167 | 64 | 13—20 | 8 |
SCl | 一區密碼 | 168—183 | 16 | 21—22 | 2 |
S1AC | 一區密碼錯誤計數 | 184—191 | 8 | 23 | 1 |
EZ1 | 一區擦除密碼 | 192—207 | 16 | 24—25 | 2 |
E1AC | 一區擦除密碼錯誤計數 | 208—215 | 8 | 26 | 1 |
AZ1 | 應用區一 | 216—9775 | 9560 | 27—1221 | 1195 |
SC2 | 二區密碼 | 9776—9791 | 16 | 1222—1223 | 2 |
EZ2 | 二區擦除密碼 | 9792—9807 | 16 | 1224—1225 | 2 |
E2AC | 二區擦除密碼錯誤計數 | 9808—9815 | 8 | 1226 | 1 |
AZ2 | 應用區二 | 9816—11863 | 2048 | 1227—1482 | 256 |
SC3 | 三區密碼 | 11864—11879 | 16 | 1483—1484 | 2 |
EZ3 | 三區擦除密碼 | 11880—11895 | 16 | 1485—1486 | 2 |
E3AC | 三區擦除密碼錯誤計數 | 11896—11903 | 8 | 1487 | 1 |
AZ3 | 應用區三 | 11904—13951 | 2048 | 1488—1743 | 256 |
SC4 | 四區密碼 | 13952—13967 | 16 | 1744—1745 | 2 |
EZ4 | 四區擦除密碼 | 13968—13983 | 16 | 1746—1747 | 2 |
E4AC | 區擦除密碼錯誤計數四 | 13984—13991 | 8 | 1748 | 1 |
AZ4 | 應用區四 | 13992—16039 | 2048 | 1749—2004 | 256 |
